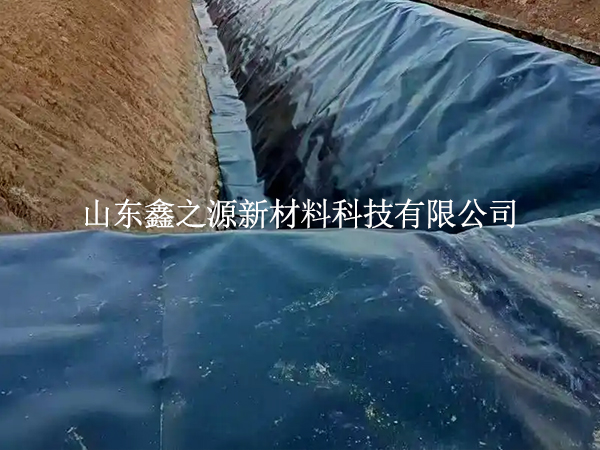

鱼塘防渗膜的防渗效果，全靠焊缝“把关”。焊缝一旦出现漏焊、虚焊，就会成为渗漏突破口，导致水肥流失、水质失衡，甚至影响鱼塘基础安全。不少养殖户在施工后忽视焊缝检测，等到发现渗漏时，不仅补救成本高，还会耽误养殖进度。其实，掌握科学的焊缝检测技巧，就能提前排查隐患。以下是实用的检测方法，覆盖从直观检查到专业验证的全流程。

一、基础检测：肉眼与手感，快速初筛隐患

基础检测是焊缝质量的“第一道防线”，无需专业设备，通过肉眼观察和手感触摸就能初步判断问题，适合施工中实时排查。

1. 外观直观检查

优质焊缝表面平整光滑，无明显褶皱、气泡和凹陷，双焊缝（热熔焊接常见形式）的两条焊道宽度均匀、边缘清晰，无断焊、跳焊痕迹。检测时需沿焊缝逐段查看，重点关注三类问题：一是焊缝是否连续，有无局部断开或漏焊区域；二是焊道是否存在烧焦、碳化现象，这通常是焊接温度过高导致，会使焊缝变脆易裂；三是焊缝与膜材衔接处是否平滑，有无明显的分层或剥离迹象。

转角、T形接头等特殊部位是焊缝薄弱点，需格外留意。若发现焊缝表面有细微裂纹或颜色异常，需做好标记，进一步用专业方法验证。

2. 手感触摸验证

用手沿焊缝轻轻触摸，感受焊道的平整度和紧实度。合格的焊缝焊道饱满，触摸时无明显凸起或凹陷，用力按压不会出现变形。若触摸到焊缝处有发软区域，可能是虚焊导致的未完全融合；若感觉焊道过硬且脆，大概率是焊接温度过高或速度过慢，导致膜材老化。

对于双焊缝，可用手指轻抠两条焊道之间的区域，若能轻松掀起或出现缝隙，说明焊接不牢固，存在渗漏风险。

二、核心检测：密封性验证，杜绝隐形渗漏

基础检测无法排查微小孔洞或内部虚焊等隐形问题，需通过密封性检测验证，这是确保焊缝无渗漏的关键环节，适合施工后整体验收。

1. 充气检测：精准定位漏点

充气检测是目前焊缝密封性检测的主流方法，尤其适用于双焊缝。操作时先将焊缝待测段的两端用专用密封夹具封死，确保形成密闭空间，然后在焊缝的气嘴预留孔（焊接时提前预留）插入气针，连接压力表充气。

充气完成后静置一段时间，观察压力表数值变化。若压力稳定无下降，说明焊缝密封合格；若压力明显下降，需在焊缝表面涂抹肥皂水，冒泡的位置即为漏点。标记漏点后放气，采用热熔补焊方式修复，修复后需重新充气检测，直至压力稳定。

2. 真空检测：适配单焊缝与小区域

对于单焊缝或面积较小的焊缝区域，可采用真空检测。检测前清理焊缝表面，涂抹一层肥皂水（或专用检测液），然后将透明真空罩扣在焊缝上，密封真空罩边缘，通过真空泵抽真空。

抽真空后观察真空罩内的焊缝，若肥皂水无气泡产生，说明焊缝密封良好；若出现气泡，需标记漏点并补焊。这种方法操作简便，适合局部小范围检测，尤其适合鱼塘边坡等不易进行充气检测的区域。

三、深度检测：强度验证，保障长期耐用

焊缝不仅要“不漏”，还要有足够强度抵御外力和环境变化，避免使用中因受力开裂。强度检测需结合抽样测试，确保焊缝性能达标。

1. 现场剥离测试

施工中可随机抽取部分焊缝进行现场剥离测试，用专用夹具或钳子夹住焊缝两侧的膜材，缓慢向两侧拉扯。合格的焊缝应与膜材本体同步撕裂，即“母材破坏”；若焊缝处直接剥离分开，说明焊接不牢固，需重新调整焊接参数（温度、速度、压力）后再施工。

抽样时需覆盖不同施工时段、不同操作人员焊接的焊缝，以及转角、接头等特殊部位，确保检测结果具有代表性。

2. 抽样送检：权威验证性能

对于大面积鱼塘或高标准养殖项目，建议从焊缝中截取样品送专业机构检测，通过拉伸试验和剪切试验验证焊缝强度。检测机构会出具详细报告，明确焊缝的拉伸强度、断裂伸长率等指标，若指标不低于膜材本体性能，说明焊缝强度合格。

抽样需遵循随机原则，避免提前标记抽样位置，确保检测结果真实反映整体焊缝质量。若检测发现强度不达标，需全面排查同类焊缝，及时补焊加固。

四、检测注意事项：细节决定准确性

焊缝检测的准确性受环境和操作影响较大，需注意以下细节，避免误判：

一是检测需在焊缝完全冷却固化后进行，热熔焊接的焊缝通常需静置一段时间，避免未固化时检测导致焊缝变形；二是雨天或膜材表面潮湿时，需先擦干焊缝区域再检测，防止水分影响密封性测试结果；三是检测工具需提前校准，压力表、真空泵等设备要确保精度，避免因工具误差导致误判。

结语：检测到位，防渗才放心

鱼塘防渗膜焊缝检测，核心在于“全面、细致、无死角”。从施工中的外观初筛，到施工后的密封性验证，再到强度抽样检测，每个环节都不能省略。养殖户只需掌握这些实用技巧，或委托专业人员检测，就能提前排查焊缝隐患，避免后期渗漏问题。做好焊缝检测，才能让防渗膜真正发挥作用，为鱼塘养殖筑牢防渗屏障。
