沼气池防渗膜作为沼气工程的核心防护层，其施工质量直接关系到沼气池的密封性、耐久性及安全性。本文将从基础处理、铺设工艺、焊接规范、锚固保护四大环节，解析防渗膜施工的关键规范，助您打造高效、可靠的沼气池系统。

一、基础处理：稳固支撑，杜绝隐患

1. 场地清理与平整

施工前需彻底清除池体基面的杂物、石块、树根等尖锐物，避免刺穿防渗膜。基面应平整坚实，坡度稳定（一般不陡于1:1.5），防止膜体下滑或积水。对于松软或不平整区域，需进行压实或找平处理，形成均匀支撑面。

2. 铺设缓冲层

在基面上铺设10-15cm厚的砂垫层或无纺土工布，其作用在于分散上部荷载，避免局部硬物顶刺，同时为可能的渗水或气体提供横向导排通道，防止气胀顶托膜体。

二、铺设工艺：精准裁剪，松弛有度

1. 膜材选择与裁剪

根据沼气池尺寸选择合适厚度的防渗膜（如底膜1.0mm、顶膜1.5mm），并预留足够余量（一般比实际尺寸大5%-10%），以适应温度变化引起的伸缩。裁剪时需避开尖锐边缘，减少焊缝数量，降低渗漏风险。

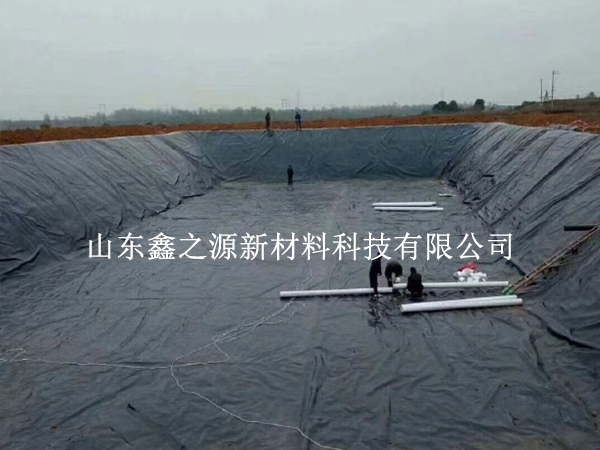

2. 铺设顺序与方向

从池体最低处向高位展放，保持膜面松弛但无皱折。膜与膜之间搭接宽度需严格保证（一般不低于10cm），接缝排列方向平行于最大坡脚线（即沿坡度方向排列），避免应力集中。

3. 特殊部位处理

对于管道穿膜处、拐角、坡度变化处等细节部位，需采用手工热风焊枪进行精细焊接，确保密封严密。管道穿膜处需用挤压焊仔细包裹，防止粘接不严。

三、焊接规范：双轨热熔，严检密封

1. 焊接设备与方法

采用双轨热熔焊机进行焊接，形成两道平行焊缝，并对两端部进行封闭，以便通过气压检测密封性。双轨热熔焊机无法到达的部位（如复杂地形或修补处），可采用热熔挤压焊接，焊条材质需与母材一致。

2. 焊接前准备

焊接前需清除膜面砂子、泥土、油污、灰尘等脏物，保持膜面清洁干燥。基底表面含水率宜在15%以下，避免因潮湿导致焊接不牢。

3. 焊接过程控制

焊接时需控制好温度、速度和压力，保持焊枪匀速移动，避免滑焊、跳走现象。每完成一段焊缝，需立即进行非破坏性检测（如气压检测），将焊缝两端封堵，插入气针充气至规定压力，保持一定时间，观察压力是否下降，以判断焊缝是否存在漏点。

四、锚固保护：稳固锁定，抵御环境侵蚀

1. 锚固沟开挖与回填

在池顶、边坡等处开挖锚固沟（宽1m、深1m），将膜端埋入沟内后用原土或混凝土回填压实，形成牢固的物理固定。锚固沟尺寸需经计算确定，以提供足够的抗拔力。

2. 保护层铺设

防渗膜铺设焊接完成后，需及时铺设保护层（如粘土或砂土），厚度需符合设计要求（一般不少于10cm）。保护层作用多元：物理防护，避免紫外线直射加速膜材老化，防止人或动物活动造成机械损伤；压重稳定，通过覆盖层重量使膜体紧贴基底，减少风、水流动引起的振动与摩擦；应力缓冲，将上部水体或覆土荷载均匀传递至膜面，降低局部压强。

3. 成品保护与验收

施工完成后需设立明显标识，禁止无关人员进入施工区域。合理安排后续工序，避免交叉作业造成损坏。验收时需检查膜面有无破损、焊缝是否完好、锚固是否牢固、保护层厚度是否达标等，确认无误后方可进行后续的池体试水或投入使用。

结语

沼气池防渗膜的施工规范是确保其性能发挥的关键。从基础处理到铺设焊接，再到锚固保护，每一环节都需严谨把控，消除穿刺点、分散应力、平衡压力、抵御环境侵蚀。只有科学设计、精确施工，才能构建起一道可靠、耐久的密封屏障，为沼气系统的稳定、高效、安全运行奠定坚实基础。
