垃圾填埋场防渗膜铺好、焊完，工程并没有结束。验收才是最后一道铁闸——这道闸没过，前面所有工序都可能付诸东流。根据GB/T 51403-2021及CJJ113等现行规范，防渗膜施工验收是一套完整的系统化流程，每一环都有明确的判定标准。下面把验收工作的核心内容一次讲透。

验收不是走过场，参与方一个都不能少

防渗膜工程竣工后必须组织正式验收，验收小组应涵盖建设单位、施工单位、监理单位、设计单位、质量监督管理单位及投资方代表。各方共同对技术文件完整性、工程外观质量、防渗效果进行综合判定，结论只有"合格"或"不合格"两种，有异议可申请复议直至无争议。

材料进场验收是第一道门槛

防渗膜材料进场时必须核查出厂合格证、性能检测报告，并按规范进行抽样复验。HDPE膜厚度不得低于1.5毫米，厚度误差控制在正负0.05毫米以内，拉伸强度不低于27MPa。膨润土防水毯应选用钠基膨润土，渗透系数不大于1×10⁻⁹厘米/秒。复验不合格的材料严禁使用，必须立即清退出场。材料存放应远离火源、避免暴晒，距地面设置垫层防止机械损伤。

基层验收决定上层质量的天花板

基层是防渗膜的"地基"，验收不合格后面全白干。场底和边坡基础层必须平整压实，表面平整度偏差控制在20毫米以内，压实度不低于93%。基层不得有树根、石块、钢筋碎片、玻璃等尖锐杂物，垂直深度25毫米范围内不能出现任何可能刺穿膜材的异物。场底按每500平方米取一个点检测密实度，锚固沟回填土按每50米取一个点检测，合格率必须达到百分之百。

铺设质量验收重点看三项

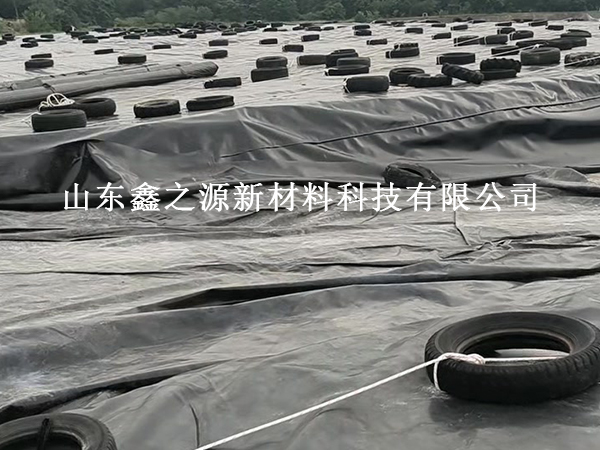

铺设验收主要检查膜材表面是否平整、有无褶皱和悬空，搭接宽度是否达标，锚固是否牢靠。相邻膜材搭接宽度不得小于10厘米，边坡上的接缝应与坡向平行，场底横向接缝距坡脚应大于1.5米。铺设时预留了约1.5%的伸缩余量以应对温度变化和地基沉降，这一项也要在验收中确认。施工人员必须穿软底鞋作业，穿钉鞋踩踏膜材属于严重违规。

焊接验收是整个验收的核心重头戏

焊缝质量直接决定防渗系统能不能扛住几十年。验收分三个层面：

外观检查：焊缝表面应整齐美观，不得有裂纹、气孔、漏焊、虚焊和烫穿。焊缝宽度不小于15毫米，双轨热熔焊缝应均匀连续。

非破坏性检测：双轨热熔焊缝采用气压检测法，向气密腔内充入0.15至0.25MPa压缩空气，稳压后压力下降不超过允许范围即为合格，合格率必须达到百分之百。挤压焊缝和修补处采用真空盒检测或电火花检测。CJJ/T 214明确要求，防渗系统施工完成后、填埋垃圾之前，必须依据该规程对全场防渗膜进行完整性检测。

破坏性检测：每1000米焊缝取一个样品送实验室做剪切强度和剥离强度测试，破坏强度不低于母材标准。焊缝强度测试采用拉力试验，合格率同样要求百分之百。

特殊部位必须逐个过关

T型缝、十字缝、阴阳角、穿膜管道、锚固沟等部位是渗漏高风险区，验收时要逐一检查。阴阳角处附加层宽度不得小于50厘米，采用点焊固定。穿膜管道处膜材预留长度不小于50厘米，设置保护套管并封焊牢固。锚固沟深度不小于30厘米，膜端埋入后用回填土分层压实。这些部位的焊缝检测合格率应达到百分之百。

系统完整性检测是终极判定

单项验收合格还不够，必须对整个防渗系统做完整性检测。采用双电极法或水枪法对全场防渗层进行扫描，发现渗漏点立即标记并修补。根据GB 16889-2024要求，填埋场运行期间每三年需开展一次防渗衬层完整性检测，封场覆盖系统施工完毕后同样要进行检测。这项工作贯穿填埋场从建设到封场的全生命周期。

验收档案必须完整可追溯

验收合格后要整理全套资料归档：设计文件及变更记录、材料出厂文件和检测报告、铺膜焊接施工记录、各阶段检测报告、竣工图纸、监理报告等。所有焊接检测记录标识必须明显清楚，焊缝表面不得有缺陷。这套档案不仅是工程验收的依据，也是后续运维和责任追溯的凭证，保存期限不少于三年。

写在最后：防渗膜验收不是焊完看看就行，而是从材料、基层、铺设、焊接到系统完整性的全链条逐项判定。任何一项不达标都必须返工，没有"差不多"的余地。把验收这道关守住，填埋场的防渗屏障才算真正立得住。
