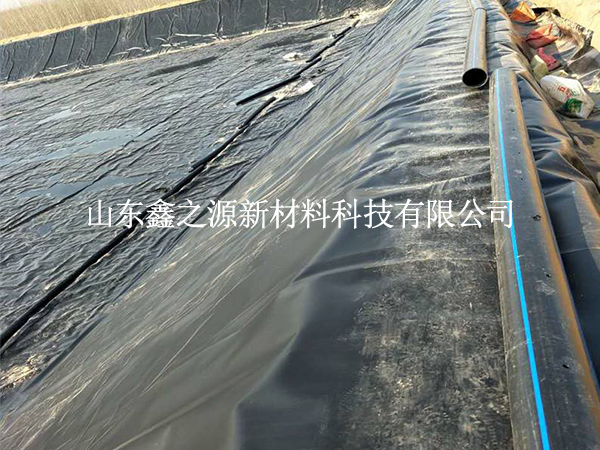

养殖防渗膜出现破损，修复工作稍有不慎就会埋下二次渗漏隐患。想要高效修复、一劳永逸？这5大核心原则是修复工作的“指南针”，严格遵循才能确保修复效果，守护养殖安全！

一、及时发现，快速响应

防渗膜一旦出现破损，渗漏问题会随着时间推移愈发严重。日常巡查中，要定期检查膜面是否有破损、焊缝是否开裂，尤其在投喂、捕捞等频繁作业区域，更要重点排查。发现破损后，必须在24小时内启动修复程序，避免渗漏范围扩大，污染养殖水体或周边环境。拖延修复时间，不仅增加修复难度，还可能造成更大的经济损失。

二、精准判断，对症下药

修复前需对破损情况进行全面评估，确定修复方案：

小面积破损：若破损面积小于0.1㎡，可采用补丁法修复，选择与原膜材材质、厚度相同的补丁，补丁尺寸需比破损处四周大10 - 15cm。

大面积破损或焊缝开裂：当破损面积较大或焊缝出现连续开裂时，应切除破损部分，重新铺设新膜，并确保新旧膜材的焊接质量。

特殊部位破损：在拐角、管道穿膜等特殊部位，需根据实际情况定制修复方案，必要时采用加强焊接或多层补丁处理。

三、材料匹配，质量优先

修复所用的膜材和焊接材料必须与原膜材一致：

膜材选择：使用相同材质（如HDPE）、相同规格（厚度、密度）的防渗膜作为补丁或替换材料，避免因材料差异导致修复处与原膜材性能不匹配，影响整体防渗效果。

焊接材料：采用与原膜材适配的焊条或热熔胶，确保焊接牢固。同时，检查焊接材料的保质期和储存条件，防止因材料失效导致焊接质量下降。

四、规范操作，保证质量

修复过程需严格遵循施工规范：

表面处理：修复前必须清理破损处及周边膜面，去除泥土、水渍、油污等杂质，确保膜面干燥清洁，为焊接创造良好条件。

焊接工艺：根据膜材厚度调整焊接温度和速度，例如0.8mm厚的HDPE膜，焊接温度控制在280 - 320℃，速度0.8 - 1.2m/min。焊接时保证焊缝平整、无漏焊，焊缝宽度不小于10cm，两侧挤出均匀的熔浆。

质量检测：修复完成后，对修复处进行全面检测。先用肉眼检查焊缝是否平整，再采用真空检测或充气检测法，确保修复处密封良好，无渗漏隐患。

五、记录存档，定期复查

1、建立修复档案：详细记录每次修复的时间、地点、破损原因、修复方法、使用材料等信息，形成完整的修复档案，便于追溯和分析。

2、定期复查维护：修复后的防渗膜需要定期复查，建议每月检查一次修复处是否有开裂、渗漏迹象。尤其在暴雨、高温等极端天气后，要加强检查频次，确保修复效果长期稳定。

养殖防渗膜修复遵循这5大原则，能有效提升修复质量，延长防渗膜使用寿命。无论是小破损的快速处理，还是大面积损坏的重新铺设，规范修复都是保障养殖安全的关键。如果在修复过程中遇到问题，欢迎在评论区留言交流！
