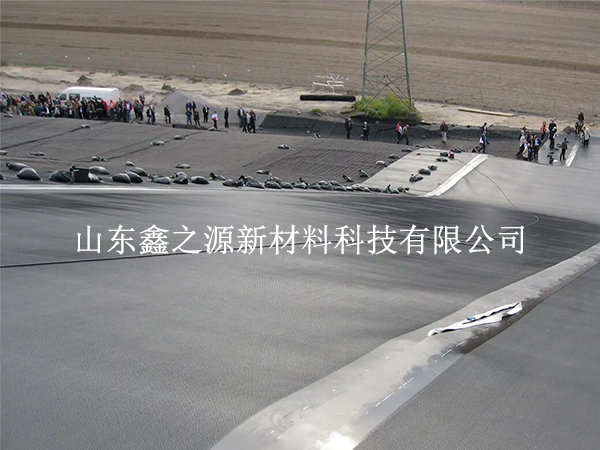

沼气池黑膜铺设出现褶皱，不仅影响美观，更可能导致焊接不牢、局部受力过大，埋下漏气、渗水隐患。想要避免褶皱问题，先得搞清楚这 5 大核心原因，从源头针对性解决！

一、场地预处理不到位：基础不平是 “祸根”

地基平整度超标：池底或边坡高低差超过 5cm，黑膜铺设时会随地形起伏形成褶皱。尤其是局部凹陷处，膜材自然下垂堆积，即使强行拉伸也会在后期回弹起皱。

压实度不均匀：地基碾压时漏压或压实度不足（＜90%），铺设后地基沉降不一致，膜材随沉降区域拉扯变形，形成不规则褶皱，这种褶皱多集中在沉降差异大的部位。

边坡坡度偏差：设计坡度为 1:1.5 的边坡，实际施工时局部坡度陡于 1:1.2，膜材沿陡坡铺设时易产生 “滑移堆积”，在坡底形成横向褶皱。

二、铺设时松紧度控制不当：过松过紧都出问题

预留伸缩量过大：黑膜伸缩量超过 3%（如 100 米池体预留 5 米以上），膜材松弛过度，在自重作用下自然下垂，尤其在池底中心区域易形成大面积波浪状褶皱。

强制拉伸过紧：为追求 “平整” 而过度拉伸膜材，铺设时无松弛量，后期受温度变化（如夏季高温膨胀）影响，膜材会在约束部位反向收缩，形成密集的横向褶皱。

铺设方向错误：膜材幅宽方向与边坡走向垂直，而非顺坡铺设，导致边坡处膜材需要频繁转折，在拐角处产生堆叠褶皱，这种褶皱多呈直角分布。

三、焊接时机与工艺不合理：操作不当加剧褶皱

焊接前未展平膜材：膜材存在局部褶皱时直接焊接，焊缝将褶皱固定，形成永久性折痕。尤其在边坡与池底衔接处，未展平的膜材焊接后会出现 “三角区褶皱”。

焊接参数失衡：焊接温度过低（＜180℃）或速度过快（＞1.5m/min），膜材未充分熔合，焊接后局部收缩不一致，在焊缝两侧形成平行于焊缝的细小花纹褶皱。

接缝搭接宽度不均：搭接宽度忽宽忽窄（偏差超过 3cm），焊接时为对齐边缘强行拉扯膜材，导致局部受力变形，产生不规则褶皱，多集中在搭接缝附近。

四、环境因素影响：温度与风力引发变形

温度骤变导致伸缩：铺设时气温低于 10℃，膜材刚性增加，难以完全展平；后期气温升高至 30℃以上，膜材热膨胀量达 2‰-3‰，受锚固约束无法自由伸展，易在锚固沟附近形成褶皱。

大风天气施工：风力≥4 级时未采取防风措施，膜材被风吹起后重新铺设，易出现局部偏移堆叠，形成杂乱褶皱，且这种褶皱伴随膜材错位，焊接后难以消除。

五、膜材自身质量问题：材质缺陷引发褶皱

膜材厚度不均：同一卷膜材厚度偏差超过 0.1mm（如标注 1.0mm 实际局部 0.8mm），薄处延展性好、厚处刚性大，铺设时受力不均，在厚薄交界处易产生褶皱。

糙面纹理分布不均：黑膜糙面颗粒大小不一、分布杂乱，与土壤摩擦力差异大，铺设时膜材局部滑动阻力不同，导致受力失衡，形成零星分散的小褶皱。

沼气池黑膜的褶皱问题，本质是 “力的平衡被打破”—— 要么是基础不平整引发的被动堆积，要么是外力约束导致的主动变形。找到具体原因后，可通过修整地基、优化铺设张力、规范焊接工艺等方式解决。如果你的沼气池黑膜已经出现褶皱，欢迎在评论区描述具体形态，一起探讨修复方案！
