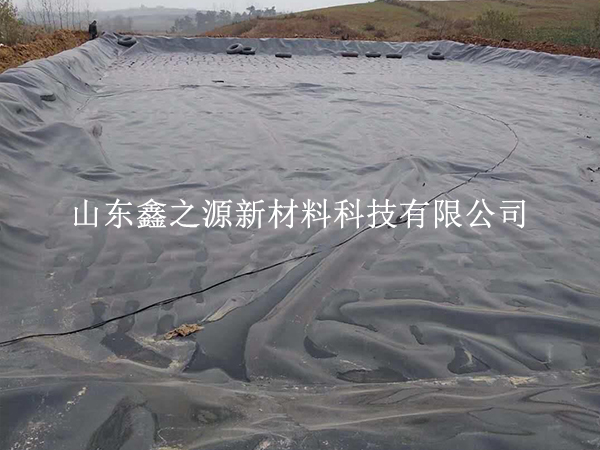

蓄水池防渗膜的焊接质量直接决定防渗效果，接缝若出现虚焊、漏焊，会成为渗漏隐患。想要实现 “零渗漏” 目标，必须掌握精准焊接的核心技巧，从设备调试到质量检测全程把控，让每道接缝都成为 “坚固防线”！

一、焊接前准备：3 项基础工作不可少

膜材接缝预处理

焊接前需清理接缝处 30cm 范围内的泥土、水渍、油污，用干抹布反复擦拭，确保膜面干燥（含水率≤5%）。若膜材边缘有褶皱或毛刺，用美工刀修平（修边宽度≤1cm），避免因边缘不整导致焊接不密。搭接宽度严格控制在 10-15cm，用记号笔在膜面标注搭接线，误差不超过 ±1cm。

设备与环境检查

焊接设备（双轨热熔焊机、挤压焊机）需提前通电试机，检查加热板温度均匀性（温差≤5℃）、行走轮灵活性。施工环境需满足：风力≤4 级（超过需搭防风棚）、湿度≤85%、膜面温度 5-35℃，雨天或膜面有露水时禁止焊接，防止水汽进入焊缝形成气泡。

试焊确定参数

正式焊接前，在废膜上试焊 50cm 长焊缝，根据膜材厚度调整参数：

0.8-1.0mm 膜材：温度 300-320℃，速度 1.2-1.5m/min，压力 0.3-0.4MPa

1.0-1.5mm 膜材：温度 320-350℃，速度 0.8-1.2m/min，压力 0.4-0.5MPa

试焊后检测焊缝强度（剥离试验≥2.5kN/m）和外观（无气泡、焦糊），参数合格方可正式施工。

二、核心焊接参数：温度、速度、压力 “黄金配比”

温度控制是关键

温度过低（＜280℃）会导致膜材熔合不充分，出现虚焊；温度过高（＞380℃）会使膜材烧焦、老化，强度下降 30% 以上。焊接时用红外测温仪实时监测加热板温度，确保与设定值偏差≤10℃，每 30 分钟校准一次设备温控系统。

行走速度均匀稳定

速度过快（＞1.5m/min）会导致焊接不充分，速度过慢（＜0.8m/min）易造成过焊。操作人员需紧盯设备仪表盘，保持速度波动≤0.2m/min，遇到接缝交叉或拐角处，提前减速至正常速度的 60%，避免因速度突变导致焊缝缺陷。

压力适配膜材厚度

压力不足会使焊缝结合力弱，压力过大（＞0.6MPa）会挤压熔浆导致焊缝过薄。通过调节设备调压阀控制压力，1.0mm 膜材压力控制在 0.4MPa 左右，每增加 0.2mm 厚度，压力提高 0.05MPa，确保焊缝两侧挤出均匀熔浆（宽度 2-3mm）。

三、不同部位焊接技巧：针对性操作保质量

平面直线焊接

双轨焊机沿搭接线匀速行走，操作人员需站在设备后方观察熔浆状态，发现单侧熔浆不足时，微调设备偏向熔浆少的一侧（调整幅度≤5°）。每焊接 10 米，在焊缝起始和结束位置用记号笔标注编号，便于后期追溯。焊接完成后，用重物（如沙袋）轻压焊缝，辅助冷却定型。

边坡与拐角焊接

边坡焊接需 “由下而上” 进行，焊接机配备防滑轮，操作人员站在临时搭建的平台上保持设备平稳。拐角处（圆弧半径≥50cm）需改用挤压焊机，先沿圆弧内侧焊一道基础缝（宽度 5cm），再在外侧焊补强缝（宽度 10cm），焊接时焊枪与膜面保持 45° 角，确保熔浆充分填充拐角缝隙。

管道穿膜与异形部位焊接

管道周边膜材裁剪成 “喇叭口” 状，先沿管道外壁做环形焊接（直径比管道大 5cm），焊枪围绕管道匀速移动（速度 0.5-0.8m/min），确保膜材与管道紧密贴合。异形部位（如锚固沟边缘）采用 “分段焊接 + 补强” 模式，每段焊接长度≤50cm，接缝处重叠 5cm，避免因连续焊接导致设备偏移。

四、焊缝缺陷处理：3 类常见问题精准修复

气泡修补

直径＜5mm 的气泡，用刀片在气泡中心划十字，挤出空气后，用挤压焊补焊（补丁直径≥5cm）；直径≥5mm 的气泡，需切除气泡及周边 3cm 范围膜材，重新裁剪膜材补丁焊接，补丁边缘距缺陷处≥10cm，确保修补后无二次渗漏。

虚焊与漏焊处理

用真空检测仪检测出虚焊区域后，标记范围并清理干净，用挤压焊机沿虚焊缝补焊，补焊宽度≥5cm，焊枪行走速度比正常慢 20%，确保熔浆充分渗透。漏焊长度＞10cm 时，需切除原焊缝，重新对齐膜材后焊接整段。

过焊与烧焦修复

过焊区域（膜材边缘发黑、发脆）需切除受损部分（宽度≥2cm），用同规格膜材做补丁，补丁边缘超出受损区域 10cm 以上，采用双轨焊机重新焊接，焊接参数比正常降低 10%（防止二次过焊）。

五、质量检测：3 重检验无死角

目视检测

所有焊缝需逐段检查，合格标准：表面平整连续，熔浆均匀饱满，无焦糊、断焊、气泡，焊缝边缘与搭接线对齐（偏差≤2cm）。发现缺陷立即标记，24 小时内完成修复，修复后重新检测。

真空检测

采用真空检测仪对双轨焊缝 100% 检测，将真空罩扣在焊缝上，抽气至 25-30kPa，保压 30 秒，压力无下降且无气泡产生即为合格。重点检测接缝交叉处、拐角、管道周边等易漏部位，每处检测范围覆盖焊缝及两侧各 5cm 膜材。

剥离试验

每 500 米焊缝随机抽取 3 处做剥离试验，裁剪 5cm 宽、20cm 长的样条，用拉力计以 50mm/min 速度拉伸，若焊缝在膜材母材断裂（而非焊缝处分离），且剥离强度≥母材强度的 80%，即为合格。不合格批次需加倍取样检测，直至合格。

六、焊接后养护：24 小时内重点防护

防踩踏与碰撞

焊缝冷却 24 小时内禁止人员踩踏或堆放重物，必要时设置警示标识（如警戒线）。若需在周边施工，需铺设木板（宽度≥50cm），木板下方垫土工布，避免机械碾压导致焊缝翘边。

温度与湿度控制

高温天气（＞35℃）焊接后，用遮阳网覆盖焊缝区域，避免阳光直射导致热胀变形；低温天气（＜5℃）需延长冷却时间至 48 小时，禁止用明火加热加速冷却（易导致膜材老化）。

及时覆盖保护层

焊接验收合格后 48 小时内，铺设保护层（池底用 30cm 厚素土，边坡用 20cm 厚种植土），保护层需分层压实，避免石块直接接触焊缝，防止后期受力损伤。

蓄水池防渗膜精准焊接的核心是 “参数精准、操作规范、检测严格”。每道焊缝都需经过预处理、焊接、检测、修复的全流程管控，才能确保防渗系统长期稳定运行。施工中遇到复杂焊接场景（如大坡度边坡、多管道穿膜），需制定专项方案，必要时请专业焊工操作。关于焊接参数设置或缺陷修复的疑问，欢迎在评论区留言交流！
